Как температурата влияе на работата и продължителността на живота на предпазителя?
Предпазителите са ключови компоненти в електрическите вериги, предпазващи устройства и системи от опасни свръхтокове и къси съединения. Продължителността на живота на един предпазител обаче не е безкрайна и един от най-значимите фактори, влияещи върху продължителността на живота му, е температурата. В това изчерпателно ръководство ще проучим как температурата влияе върху продължителността на живота на предпазителя, защо разбирането на това е от съществено значение за инженерите и екипите по поддръжката и стратегиите за оптимизиране на избора и използването на предпазител в различни температурни среди.
Предпазителите са основни защитни устройства в електрическите системи, осигуряващи безопасност и надеждност чрез прекъсване на свръхток и състояния на повреда. Температурата обаче е критичен фактор, който значително влияе върху продължителността на живота, производителността и безопасността на предпазителя. Тази бяла книга предоставя-задълбочено изследване на ефектите на температурата върху предпазителите, като обхваща физически механизми, наука за материалите, изчисления на понижаване на мощността, казуси от реалния-свят, международни стандарти и бъдещи тенденции, което позволява на електроинженерите и екипите по поддръжката да проектират и поддържат по-безопасни и по-надеждни системи.
1. Продължителност на живота на предпазителя: Какво означава това на практика
Определяне на "живот на предпазителя"
Продължителността на живота на предпазителя се отнася до продължителността или броя цикли, през които предпазителят може надеждно да работи при определени условия, преди да излезе от строя поради -свързано с възрастта влошаване, а не поради електрически повреди. Разбирането как температурата влияе на живота на предпазителя е от съществено значение за осигуряване на безопасност и надеждност. Например, ако даден предпазител е оценен за определен живот при 25 градуса, експлоатационният му живот може значително да намалее, когато е изложен на по-високи температури поради ускорена умора на материала и окисляване.
В електротехниката продължителността на живота на предпазителя се отнася до продължителността или работните цикли, по време на които предпазителят запазва своите защитни характеристики при определени условия без материална или функционална повреда. Той се влияе от термични, механични и електрически напрежения. Разбирането как температурата влияе на живота на предпазителя е от решаващо значение за проектирането на системата, оценките на риска за безопасността и планирането на поддръжката.
Типичен очакван живот на предпазителя
Обикновено предпазителите при ниски-температури, стабилни среди могат да издържат до 20–30 години без значително влошаване. Въпреки това, в среди с високи температури на околната среда или чести термични цикли, ефективният живот на предпазителя може да намалее драстично. Например, автомобилните предпазители под капака са изложени на температури, вариращи от –40 градуса до 125 градуса, което води до потенциални ранни повреди, ако не се намали правилно. Разбирането на тези очаквания помага при планирането на графици за превантивна поддръжка и подмени, за да се избегнат неочаквани прекъсвания.
Теоретична основа: Уравнение на Арениус и термично стареене
Уравнението на Арениус описва температурната зависимост на скоростта на реакцията, широко прилагана за прогнозиране на разграждането на материала на предпазителя:
k=A * exp(-Ea / (R * T))
Къдеkе степента на разграждане,Еае активираща енергия,Tе температура в Келвин, иAе пред-експоненциален фактор. Малко повишаване на температурата значително ускорява разграждането, скъсявайки живота на предпазителя.
Практически очаквания за продължителността на живота на предпазителя в различните индустрии
- Жилищни: 20–30 години при стабилни температури (0–35 градуса)
- Индустриален: 10–20 години; честите термични цикли съкращават живота
- Автомобили: 5–10 години поради екстремни температури в двигателния отсек (–40 градуса до 125 градуса)
- Възобновяема енергия: променлива; инверторите в неохладени среди могат да достигнат 60–70 градуса на околната среда, което налага намаляване на мощността за дълъг живот на предпазителя.
2. Как температурата на околната среда влияе върху работата на предпазителя
Основи за намаляване на температурата
Намаляването на температурата е процес на регулиране на тоководещия-капацитет на предпазителя въз основа на температурата на околната среда. Производителите обикновено оценяват предпазителите на 25 градуса. С повишаването на температурата способността на предпазителя да пренася ток намалява, което се отразява както на производителността, така и на продължителността на живота. Това означава, че колкото по-висока е температурата на околната среда, толкова по-нисък ток може да пренесе предпазителят, без да изгори. По този начин разбирането на намаляването на температурата е жизненоважно за точното оразмеряване на предпазителите за специфични приложения.
Количествени въздействия при екстремни температури
Количественото влияние на температурата върху работата на предпазителя е значително. Например при –40 градуса предпазителите могат да пренасят 110–120% от номиналния си ток, докато при 80 градуса капацитетът им може да спадне до 80–90%. При 100 градуса и повече предпазителите могат да пренасят само 70–80% от номиналния си ток и техният живот е значително намален поради термична умора и ускорено стареене.
| Околна температура (градуси) | Относителен капацитет на тока (%) |
|---|---|
| –40 | 110–120% |
| 25 (база) | 100% |
| 70–80 | 80–90% |
| По-голямо или равно на 100 | 70–80% |
Тази таблица илюстрира значението на намаляването на температурата при избора на предпазител. Подценяването на ефекта на намаляване на мощността може да доведе до преждевременна повреда на предпазителя и потенциални опасности в системата.
3. Механизми: Защо температурата влошава живота на предпазителя
Термично-предизвикано разграждане на материала
Високите температури ускоряват разграждането на материала в предпазителите. Металните елементи вътре в предпазителя, като мед или сребро, претърпяват окисление и дифузия по границите на зърната при повишени температури, отслабвайки предпазителя с течение на времето. Например предпазителите с бавно действие, които работят при продължителни високи температури (150–170 градуса), могат да претърпят окисляване на елементите на проводника, което води до по-кратък живот на предпазителя дори без свръхток.
Високите температури ускоряват разграждането на материала на предпазителя чрез:
Окисляване: Повърхностното окисление на медни или сребърни елементи увеличава устойчивостта, намалявайки продължителността на живота.
Дифузия на границата на зърното: Повишените температури карат металните атоми да мигрират, отслабвайки структурно елементите на предпазителя.
Пълзене: Бавната деформация при термичен стрес води до механична повреда с течение на времето.
Механично напрежение: разширяване и умора
Температурните колебания причиняват термично разширение и свиване на материалите на предпазителя. Повтарящите се термични цикли предизвикват механично напрежение, водещо до микро-пукнатини и евентуални повреди от умора на предпазителя или неговите връзки. Това явление е особено разпространено в автомобилните и индустриални приложения, където оборудването е подложено на чести температурни промени.
Механична умора, дължаща се на термичен цикъл
Температурните колебания причиняват топлинно разширение и свиване, което води до микро-пукнатини, интерметална умора и евентуална механична повреда. Автомобилните предпазители са особено уязвими поради ежедневните цикли на горещо-студено.
Взаимодействия на електрическия стрес
Комбинираният термичен и електрически стрес ускорява повредата:
Високата околна температура повишава температурата на предпазителя по време на нормална работа, намалявайки издръжливостта на I²t.
Електрическите дъги по време на повреди допълнително повишават локалната температура, влошавайки разграждането.
4. Ниски срещу високи температури на околната среда – двоен риск
Рискове от висока температура
Работата на предпазители в среда с висока{0}}температура крие няколко риска. Изолационните материали могат да се развалят, металните проводници могат да омекнат и номиналният ток на предпазителя намалява значително. Това води до неприятно изключване или, обратно, предпазителят не работи поради загуба на механична цялост. Освен това постоянното излагане на високи температури ускорява окисляването и намалява механичната якост на предпазителя, като в крайна сметка съкращава живота на предпазителя.
Ниски температурни ефекти
Въпреки че ниските температури обикновено леко увеличават токопреносимостта-на предпазителя, екстремният студ може да направи материалите на предпазителя чупливи, особено ако тялото на предпазителя е направено от определени пластмаси или композити. Тази чупливост може да причини механични повреди по време на вибрации или удари. Освен това при много ниски температури предпазителите с бавно-изгаряне може да реагират по-бавно от очакваното, което се отразява на ефективността на защитата на веригата.

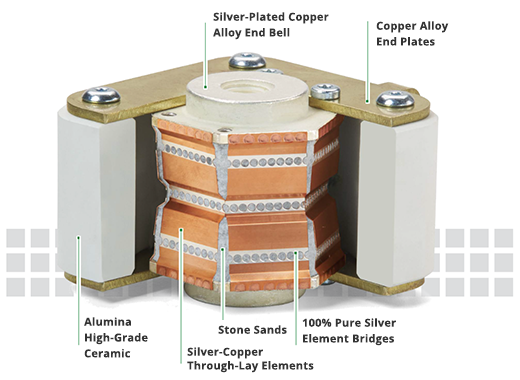

Материали на предпазителя
- Мед: Висока проводимост,-рентабилен, умерен термичен толеранс.
- Сребро: Превъзходна проводимост, висока точка на топене, ниска степен на окисляване, най-добро за HRC предпазители.
- Никелови сплави: Използват се в термични предпазители, изискващи точни точки на топене.
Материали за тяло и пълнеж
- Керамика: Висока термична устойчивост, структурна цялост за HRC предпазители.
- Стъкло: Предимство при визуална проверка, ограничено до среда с по-ниска температура.
- Пълнеж от пясък: Закаляването със силициев пясък подобрява прекъсването на дъгата и разсейването на топлината.
5. Други екологични сътрудници
Топлина от близките компоненти
Дори температурата на околната среда да е в приемливи граници, топлината, генерирана от близки компоненти като трансформатори, захранващи устройства или резистори с висока-мощност, може да повиши локализираната температура около предпазителя. Това локално нагряване трябва да се вземе предвид по време на проектирането, за да се гарантира, че продължителността на живота на предпазителя, влияеща на температурата, е сведена до минимум. Неотчитането на локализираните повишения на околната температура може да доведе до неочаквани повреди на предпазителя по време на работа.
Ефекти на корпуса и държача на предпазителя
Корпусите и държачите за предпазители също оказват влияние върху температурата на предпазителите. Затворените или лошо вентилирани кутии улавят топлината, повишавайки работната температура на предпазителите. Държачи за предпазители с лоша топлопроводимост ограничават разсейването на топлината от тялото на предпазителя, което води до по-високи работни температури и намален живот.
6. Практически стратегии за намаляване на номиналните стойности и избор
Консултиране на криви на намаляване на мощността
Производителите предоставят криви на намаляване на температурата в своите листове с данни. Тези криви показват как номиналният токов капацитет се променя с температурата, помагайки на инженерите да коригират избора на предпазител по подходящ начин. Например, ако предпазител е с номинална стойност 10 A при 25 градуса и работната среда е 80 градуса с коефициент на отклонение от 0,8, ефективният номинален ток е само 8 A. Избирането на предпазител без справка с тези криви рискува преждевременна повреда.
Прилагане на температурни-коригирани стойности на тока
За да изчислите необходимия номинал на предпазителя, като вземете предвид намаляването на температурата, използвайте формулата:
In_new=I_operating / (стандартно намаление × понижение на температурата)
Например, ако вашата верига изисква 10 A и стандартното намаление е 0,75 с понижение на температурата от 0,8, препоръчителната номинална стойност на предпазителя е:
| Начална температура на околната среда | Необходим работен ток | Стандартно намаление | Намаляване на температурата (80 градуса) | Препоръчва се In_new |
|---|---|---|---|---|
| 25 градуса | 10A | 0.75 | 0.8 | ≈16.7A |
Това гарантира, че предпазителят може да пренесе работния ток без неприятно изключване, като същевременно отчита температурните ефекти.
7. Международни стандарти за температурни оценки
- IEC 60269: Дефинира протоколи за намаляване на температурата и тестване на предпазители.
- UL 248: Определя температурни стойности и тестване на предпазители в Северна Америка.
- JIS C 6570: Японските стандарти включват подробни изисквания за намаляване на мощността.
8. Индустриални приложения и казуси
Автомобилен
Предпазителите на двигателния отсек работят от –40 градуса до 125 градуса. Предпазител от 10 A, оценен на 25 градуса, може да намали до само 7–8 A при пикови температури на двигателя, което налага увеличаване на мощността или стратегии за управление на топлината.
Автомобилните предпазители, разположени под капака, са подложени на високи температури от двигатели, радиатори и изпускателни системи. Тези предпазители трябва да издържат на температури до 125 градуса или по-високи. Изборът на предпазители с подходящи температурни номинални стойности и намаляване на номиналните стойности гарантира, че те поддържат производителност и живот при такива тежки условия.
Възобновяема енергия
Слънчевите инвертори, изложени на пряка слънчева светлина, могат да надхвърлят 60 градуса. Неправилният избор на намаляване на мощността води до преждевременна повреда на предпазителите, престой на инвертора и значителни финансови загуби.
Центрове за данни
Предпазителите на стелажи в плътни сървърни среди изпитват повишени локализирани температури. Непрекъснатият мониторинг и стратегическият дизайн на въздушния поток намаляват намаляването на живота на предпазителя.
Предпазители за-високо напрежение на открито
Предпазителите за високо{0}} напрежение, използвани в комунални приложения на открито, са изправени както при високи, така и при ниски температури на околната среда. Те трябва да издържат на летни горещини и зимни студове, като същевременно поддържат структурната цялост и електрически характеристики. Производителите проектират тези предпазители с материали и конструктивни методи, които позволяват термично разширение и свиване, за да удължат живота на предпазителя.
9. Процедури за тестване и проверка
Лабораторна симулация срещу полеви тестове
Производителите тестват предпазители при контролирани лабораторни условия, използвайки термични камери, за да симулират различни температурни среди. Тестването на място обаче е също толкова важно за проверка на действителните работни условия, тъй като-инсталациите в реалния живот може да се различават поради дизайна на корпуса, разположението на компонентите и ограниченията на въздушния поток. Непрекъснатият мониторинг на температурата на предпазителя в критични системи гарантира, че стратегиите за управление на топлината са ефективни.
Непрекъснато наблюдение и планирана подмяна
Внедряването на температурни сензори в близост до предпазители в среда с висока-температура позволява наблюдение в-време. Планираната подмяна въз основа на излагане на температура и работни цикли гарантира, че предпазителите се сменят преди края на-на-живота, влошаването на качеството на защитата компрометира ефективността на защитата.
10. Най-добри практики за смекчаване и дълголетие
Избор на материал и тип предпазител
Избирането на предпазители с материали, проектирани за работа при високи-температури, като сребърни или никелирани-медни елементи на предпазители и керамични тела, подобрява издръжливостта при-температурни екстремни среди. Освен това, изборът на предпазители с бавно-изгаряне или-закъснение с подсилени структури помага да издържате на топлинни циклични напрежения без влошаване.
Екологичен контрол и опаковане
Внедряването на радиатори, вентилационни вентилатори или термични подложки около предпазителите намалява локализираните температури. Използването на кутии с подходящ въздушен поток предотвратява натрупването на топлина, докато стратегическото разположение на компонентите минимизира излагането на топлина. Тези дизайнерски решения значително намаляват влиянието на температурата върху живота на предпазителя, подобрявайки надеждността на системата.
Най-добри инженерни практики за максимизиране на живота на предпазителя
Винаги се консултирайте с кривите на намаляване на мощността на производителя преди избор.
Проектирайте заграждения с подходяща вентилация и пътища за разсейване на топлината.
Извършвайте периодични термични проверки и тестове за целостта на предпазителите.
Изберете материали за предпазители, съвместими с екстремни работни температури.
11. Разширени инженерни решения
Интелигентни предпазители с термичен мониторинг
Нововъзникващите технологии интегрират температурни сензори в предпазители, предоставяйки-топлинни данни в реално време за предсказуема поддръжка и повишена безопасност.
Възстановяеми полимерни предпазители (PPTC)
Въпреки че предпазителите на PPTC се само-възстановяват, тяхното намаляване на температурата ограничава текущия капацитет. Те са подходящи за вериги с ниска-мощност, изискващи защита от свръхток с възможност за нулиране.
12. Бъдещи тенденции: Подобряване на термичните характеристики на предпазителя
Разработване на нанокомпозитни материали с по-висока топлопроводимост и устойчивост на окисляване.
Интегриране на-наблюдение, базирано на изкуствен интелект, за прогнозиране на -предизвикано от температурата влошаване и проактивно планиране на подмяна.
Усъвършенствани керамични тела с превъзходни свойства за разсейване на топлината за високо{0}}предпазители.
13. Заключение
Температурата играе решаваща роля при определяне на живота на предпазителя. Високите температури ускоряват разграждането на материала и намаляват-носещия капацитет, докато ниските температури могат да причинят чупливост и бавно време за реакция. Чрез разбиране на принципите за понижаване на температурата, консултиране с таблици с данни на производителя и прилагане на най-добрите практики при избора на предпазител и екологичния дизайн, инженерите и екипите по поддръжката могат да увеличат максимално живота на предпазителя и да осигурят надеждна защита на веригата.
14. ЧЗВ
Q1: Какво се случва, ако предпазител работи над номиналната температура на околната среда?
Работата с предпазител над неговата номинална околна температура може да причини преждевременна повреда, намален живот и потенциални опасности за безопасността поради влошаване на качеството на материала или повреда на изолацията.
В2: Могат ли ниските температури да удължат живота на предпазителя?
Умерено ниските температури могат леко да удължат живота на предпазителя поради намалените скорости на окисление, но екстремният студ може да причини крехкост на материала и механични повреди.
Q3: Колко често трябва да се оценява продължителността на живота на предпазителя в горещи среди?
Продължителността на живота на предпазителя трябва да се преразглежда по време на всеки цикъл на превантивна поддръжка, обикновено веднъж годишно или полу-годишно, в зависимост от работните условия и критичността.
В4: Производителите включват ли тестове за температурен жизнен цикъл в листовете с данни?
Да, реномираните производители включват криви на намаляване на температурата и резултати от изпитване на топлинния жизнен цикъл в техните листове с данни, за да насочат инженерите към правилния избор на предпазител.
В5: Какво се случва, ако предпазител работи над номиналната си температура?
Преждевременен отказ, намален живот и потенциални опасности за безопасността, като пожар или повреда на изолацията.
Q6: Могат ли изключително ниските температури да повредят предпазителите?
Да, екстремният студ може да причини чупливост на материала и механична повреда при вибрации или удар.
Въпрос 7: Колко често трябва да се сменят предпазителите при високи-температурни среди?
Следвайте препоръките на производителя и обмислете по-чести смени, ако температурата на околната среда редовно надвишава номиналните стойности.
Q8: Производителите тестват ли предпазители при различни температури?
Да, реномираните производители извършват обширни тестове за жизнения цикъл на температурата и предоставят криви на понижаване в таблици с данни за справка на инженерите.
