Основна класификация на предпазителя
Предпазителят може да бъде разделен на предпазител с високо напрежение и предпазител с ниско напрежение според използваното напрежение. Според обекта на защита той може да бъде разделен на предпазители за защита на трансформатори и общо електрическо оборудване, предпазители за защита на трансформатори на напрежение, предпазители за защита на силови кондензатори, предпазители за защита на полупроводникови компоненти, предпазители за защита на двигатели и предпазители за защита на домакински уреди. Предпазител и т.н. Според структурата той може да бъде разделен на отворен, полузатворен, тръбен и реактивен предпазител.
Предпазителят от отворен тип има проста структура, стопилката е изцяло изложена на въздуха и се поддържа от порцеланова колона без опора. Подходящ е за използване на открито с ниско напрежение. При прекъсване на тока в атмосферата се генерират големи звук и светлина.
Стопилката на полузатворения предпазител е монтирана върху порцеланова рамка и вмъкната в порцеланова кутия с метални гнезда в двата края, която е подходяща за използване на закрито с ниско напрежение. Когато токът е прекъснат, генерираният звук и светлина се блокират от порцелановата кутия.

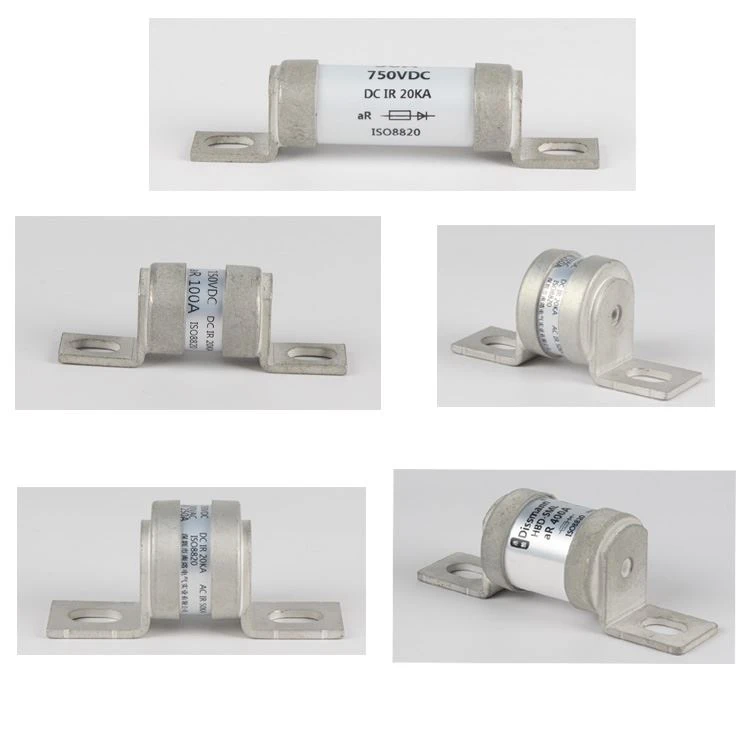

Стопилката на тръбния предпазител е монтирана в тялото на предпазителя. След това го включете в опората или директно се свържете към веригата за използване. Предпазителят е напълно запечатана изолационна тръба с метални капачки или контактни остриета в двата края. Ако изолационната тръба на този предпазител е пълна с кварцов пясък, той ще има ограничаващ тока ефект при прекъсване на тока, което може значително да подобри прекъсващата способност, така че се нарича още предпазител с висока прекъсваща способност. Ако тръбата е вакуумирана, тя се нарича вакуумен предпазител. Ако тръбата е пълна с газ SF6, тя се нарича предпазител SF6 и нейната цел е да подобри ефективността на гасене на дъгата. Тъй като кварцов пясък, вакуум и газ SF6 имат добри изолационни свойства, този предпазител е подходящ не само за ниско налягане, но и за високо налягане.
Струйният предпазител е да монтира стопилката в изолационна тръба, изработена от материали, генериращи твърд газ. Твърдият газогенериращ материал може да бъде направен от електрически антибял картон или органични стъклени материали. Когато токът на късо съединение премине през стопилката, стопилката веднага се топи, за да се получи дъга. Високотемпературната дъга бързо разлага твърдия газ, генериращ материал, за да произведе голямо количество газ с високо налягане, като по този начин изхвърля йонизирания газ с дъгата в двата края на тръбата, излъчвайки страхотен звук и светлина. И когато променливият ток пресича нула, дъгата се гаси и токът се прекъсва. Изолационната тръба обикновено се монтира върху изолационна опора, за да образува целия предпазител. Понякога горният край на изолационната тръба е направен подвижен и той ще падне след прекъсване на тока. Този тип реактивен предпазител е известен като падащ предпазител. Обикновено подходящ за външни случаи, когато напрежението е по-високо от 6 kV.
В допълнение, предпазителите могат да бъдат разделени на предпазители с общо предназначение, резервни предпазители и предпазители с пълен обхват според диапазона на тока на прекъсване. Диапазонът на тока на прекъсване на предпазителите с общо предназначение се отнася до диапазона от тока на претоварване, по-голям от 1,6 до 2 пъти номиналния ток до максималния ток на прекъсване. Този предпазител се използва главно за защита на силови трансформатори и общо електрическо оборудване. Обхватът на тока на прекъсване на резервния предпазител се отнася до диапазона от тока на претоварване 4 до 7 пъти номиналния ток до максималния ток на прекъсване. Този тип предпазители често се използват последователно с контактор. Когато токът на претоварване е по-малък от 4 до 7 пъти номиналния ток, контакторът ще постигне защита срещу счупване. Използва се главно за защита на двигателя.
С нуждите на индустриалното развитие са произведени специални предпазители, подходящи за различни изисквания, като електронни предпазители, термични предпазители и самовъзстановяващи се предпазители.
