1.1 Дефиниции и първични функции

Предпазителят е ключово устройство за електрическа безопасност, предназначено да осигури защита от свръхток чрез прекъсване на електрически вериги, когато през тях протича прекомерен ток. Функцията на основния предпазител разчита на механизъм за контролирано топене, при който метален елемент, обикновено изработен от сребърна, медна или цинкова сплав, се топи и създава дъгова междина, когато е подложен на нива на ток над номиналния му капацитет. Това контролирано прекъсване предотвратява повреда на електрическо оборудване, окабеляване и елиминира опасностите от пожар в електрическите системи.

Основните функции включват:

Защита от свръхток:Предотвратява проводниците и компонентите от прегряване или запалване.

Механична опора:Предпазителят трябва да пасва стабилно в държач или гнездо, като същевременно поддържа ниско контактно съпротивление.

Обслужваемост:различнивидове предпазителиса проектирани за лесна подмяна или поддръжка на място.

Ключовите варианти включватпредпазни блокове, скоби за предпазители, идържачи за патрони, всеки оптимизиран за отделни случаи на употреба.

1.2 Къде се използват държачи на предпазители (моментни снимки на индустрията)

Различните индустрии разчитат на предпазители, за да осигурят безопасност и надеждност:

Потребителска електроника:Малки предпазители, монтирани на касети и печатни платки-в лаптопи, телевизори и уреди.

Автомобили:Ножовите предпазители и вградените държачи предпазват 12V/48V кабели, EV батерии и DC-DC преобразуватели.

Индустриален контрол:Цилиндрични предпазители и държачи за DIN шини в центрове за управление на мотори и разпределителни уредби.

Високоволтови мрежи:Предпазители с болтово или квадратно-корпус за трансформатори и разпределение на комунални услуги.





2.1 Предпазители за ниско напрежение срещу високо напрежение

Основното разграничение между типовете предпазители за ниско напрежение и предпазителите за високо напрежение се крие в тяхната конструкция, материали и предвидени работни среди. Предпазителите за ниско напрежение обикновено работят в системи с напрежение до 1000V AC или 1500V DC, обхващащи жилищни, търговски и леки индустриални приложения. Тезивидове предпазителичесто се срещат в разпределителни табла, центрове за управление на двигатели и вериги за защита на оборудването, където се очакват умерени токове и напрежения на повреда.

Предпазителите за високо напрежение, обратно, са проектирани за електрически системи, надвишаващи 1000 V AC, често вариращи от 3 kV до 38 kV в приложения със средно напрежение и над 38 kV в преносни системи с високо напрежение. Конструкцията на типове предпазители за високо напрежение включва специализирана среда за гасене на дъгата, като силициев пясък или специални газове, за ефективно прекъсване на токове на повреда с висока-енергия. Тези предпазители се отличават със здрави керамични или композитни корпуси, проектирани да издържат на механичните напрежения, генерирани по време на прекъсване на повреда, и осигуряват адекватни електрически разстояния за работа при високо напрежение.

Средите на приложение за тези категории предпазители се различават значително. Предпазителите за ниско напрежение защитават оборудване като двигатели, трансформатори, осветителни вериги и електронни товари в сгради и промишлени съоръжения. Предпазителите за високо напрежение се използват предимно в системи за пренос и разпределение на електроенергия, за защита на трансформатори, разпределителни уреди и въздушни линии, където токовете на повреда могат да достигнат десетки хиляди ампера и изискват специализирани възможности за прекъсване.



2.2 AC срещу DC предпазители

Разликата между типовете предпазители за променлив ток и за постоянен ток произтича от фундаменталните разлики в поведението на тока и характеристиките на дъгата. Променливият ток естествено пресича нулата два пъти на цикъл (обикновено 120 пъти в секунда в 60Hz системи), осигурявайки естествени точки на изчезване на дъгата. Този феномен на пресичане на нулата позволява на предпазителите за променлив ток да прекъсват токовете на повреда по-лесно, тъй като дъгата естествено изгасва, когато токът достигне нула.

Предпазителите за постоянен ток са изправени пред значително по-големи предизвикателства, тъй като постоянният ток поддържа постоянен поляритет и големина, като не осигурява естествени нулеви -точки за изгасване на дъгата. Следователно типовете предпазители за постоянен ток изискват подобрени възможности за-гасене на дъгата, включително специализирани пълнители, по-дълги пътища на дъгата и по-силни магнитни функции за-изгасване за принудително гасене на дъгата. Непрекъснатият характер на постоянния ток означава, че след като дъгата се установи, тя има тенденция да се поддържа, изисквайки по-агресивни механизми за прекъсване.

Изборът между тезивидове предпазителизависи критично от характеристиките на енергийната система. AC предпазителите са подходящи за традиционни електрически разпределителни системи, моторни задвижвания и повечето индустриално оборудване. Предпазителите за постоянен ток са от съществено значение за акумулаторни системи, слънчеви фотоволтаични инсталации, електрически превозни средства и задвижвания с постоянен ток, където липсата на естествени токови нулеви -пресичания изисква специални възможности за прекъсване. Съвременните постояннотокови предпазители често включват функции за магнитно издухване и разширени дъгови камери за ефективно прекъсване на постоянните токове на повреда.





Електрически рейтинги за заснемане

При класифицираневидове предпазители, инженерите първо трябва да уловят електрическите характеристики:

Номинален ток (In):Продължителният ток, който предпазителят може да носи, без да се стопи.

Номинално напрежение:Разграничавапредпазители за ниско напрежение(до 1000V) отпредпазители за високо напрежение(над 1000V).

Очакван ток на късо{0}} съединение (Isc):Максималният ток на повреда, който системата може да достави. Предпазителпрекъсване на оценкататрябва да е по-голямо или равно на тази стойност.

Текуща-крива на времето:Определя скоростта на реакция на предпазителя; свързано с I²t (пропусната-енергия).



Механични и фактори на околната среда

Предпазителите се различават не само по електрически характеристики, но и по физическа устойчивост. Параметрите включват:

Тип монтаж: PCB, монтаж на панел, вграден, DIN шина или болтова връзка.

Контактно съпротивление: Ниските стойности намаляват генерирането на топлина на клемите.

Повишаване на температурата: Прекомерната топлина съкращава живота на предпазителя и влияе върху точността.

IP рейтинг: Определя устойчивост на прах и вода за употреба на открито или в автомобил.



Съответствие и стандарти, на които трябва да отговаряте

Всяка категория предпазител е свързана с международните стандарти:

UL 248:Обхваща класификации на предпазители в Северна Америка.

IEC 60269:Глобален стандарт за-предпазители за ниско напрежение.

UL 4248:Управлява държачите на предпазители, осигурявайки безопасен монтаж.

ISO 8820:Изисквания за автомобилни предпазители.

Несъответствието на типа предпазител с правилната сертификация може да направи невалидно съответствието и да изложи системата на рискове.

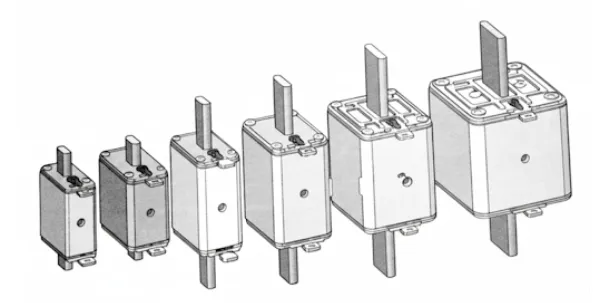

3.1 NH предпазители (ниско напрежение с висок капацитет на прекъсване)

NH предпазители(от немски „Niederspannungs-Hochleistungs“) са устройства с ниско-напрежение и висока мощност на прекъсване. Те са предназначени за разпределителни табла, центрове за управление на двигатели и тежки промишлени товари. С капацитет на прекъсване до 120kA, предпазителите NH предпазват от сериозни къси съединения в мрежи с ниско-напрежение.

Клас на напрежение: Обикновено до 690V AC.

Приложения: Индустриална разпределителна уредба, електроразпределение, резервна защита за прекъсвачи.

Предимства: Висока способност на прекъсване, стандартизирани размери.

Типовете предпазители NH произхождат от Германия и представляват значителна категория предпазители с висок капацитет на прекъсване, предназначени за промишлени приложения с ниско напрежение. Обозначението "NH" означава "Niederspannung Hochleistung" (висока производителност при ниско напрежение), което отразява тяхната способност да прекъсват много високи токове на повреда, като същевременно поддържат компактни размери. Тезивидове предпазителисе характеризират със своята отличителна контактна система с нож-острие и здрава керамична конструкция на корпуса, което им позволява да постигнат номинални стойности на прекъсване, надвишаващи 100 kA в някои конфигурации.

Конструкцията на предпазителите NH включва няколко ключови конструктивни елемента, които допринасят за тяхната висока мощност на прекъсване. Керамичният корпус осигурява отлична механична якост и термична стабилност, докато контактите-на острието на ножа осигуряват надеждни електрически връзки и улесняват лесната смяна. Вътрешната конструкция включва множество паралелни предпазители, заобиколени от пълнеж от кварцов пясък, който служи едновременно като средство за гасене на дъгата и осигурява механична опора по време на прекъсване на повреда.

Предпазителите NH намират широко приложение в индустриални центрове за управление на двигатели, системи за разпределение на електроенергия и защита на оборудване, където се очакват високи токове на повреда. Техните стандартизирани размери (000, 00, 0, 1, 2, 3 и 4) осигуряват гъвкавост при напасване на изискванията за защита към конкретни приложения. Комбинацията от висока способност за прекъсване, компактен размер и надеждна работа прави типовете предпазители NH особено подходящи за модерни индустриални съоръжения, където ограниченията на пространството и високите нива на тока на повреда изискват ефективни защитни решения.



3.2 Цилиндрични (NF) предпазители

Цилиндрични предпазители, известни още като патронни предпазители, са сред най-често срещанитевидове предпазителив електрониката и индустриалния контрол. Те са стандартизирани от IEC 60269 и се предлагат в размери като 6×32mm, 10×38mm, 14×51mm и 22×58mm.

Приложения: битова електроника, осветление, индустриални релета, малки двигатели.

Плюсове: Компактен, лесна замяна, широка наличност.

Недостатъци: По-ниски номинални стойности на тока в сравнение с NH или болтови предпазители.

Типовете цилиндрични предпазители, известни също като патронни предпазители, представляват една от най-разпространените и универсални категории електрически защитни устройства в световен мащаб. Тезивидове предпазителисе характеризират със своята тръбна конструкция с метални крайни капачки, които осигуряват както механична опора, така и точки за електрическо свързване. Стандартизираните размери на цилиндричните предпазители, включително популярните размери като 6 × 32 mm, 10 × 38 mm, 14 × 51 mm и 22 × 58 mm, осигуряват взаимозаменяемост и опростяват процедурите за доставка и поддръжка.

Вътрешната конструкция на цилиндричните предпазители варира в зависимост от тяхното предназначение и изискванията за производителност. Бързодействащите-версии включват тънки жични елементи, предназначени за бързо топене при условия на свръхток, което ги прави идеални за защита на полупроводници и чувствително електронно оборудване. Вариантите с бавно{3}}раздухване включват топлинни масови елементи, които могат да издържат на временни претоварвания, като пускови токове на двигателя, като същевременно осигуряват надеждна защита от дефектен ток.

Пазарите в Европа и Азиатско-Тихоокеанския регион широко възприеха стандарти за цилиндрични предпазители с вариации в дизайна на клемите и работните характеристики. Обичайните приложения включват вериги за управление на мотори, осветителни системи, защита на електронно оборудване и-електрическо разпределение с общо предназначение. Компактният размер и стандартизираните монтажни механизми на тези типове патронни предпазители улесняват интегрирането в различни конструкции на оборудването, като същевременно осигуряват надеждна защита от свръхток в различни диапазони на напрежение и ток.



3.3 BS предпазители с болтова връзка

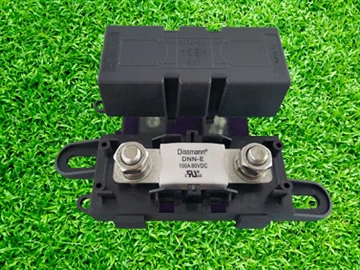

Болтови предпазителиса често срещани в EV, защита на батерията и приложения на DC системи. Закрепват се с помощта на винтови или болтови връзки, осигуряващи ниско контактно съпротивление и висока надеждност. Диапазоните на напрежението често включват опции за 200Vdc, 500Vdc и 750Vdc.

Приложения: Електрически превозни средства, системи за съхранение на енергия, индустриални DC шини.

Плюсове: Отлична цялост на контакта, ниска загуба на мощност.

Недостатъци: Изисква контрол на въртящия момент и периодични термични проверки.

Предпазителите с болтово свързване BS представляват специализирана категориявидове предпазителипроектиран специално за високо{0}}приложения, изискващи сигурни механични връзки. Тези типове болтови предпазители се отличават със здрави клеми с резбови връзки, които осигуряват ниско контактно съпротивление и надеждна електрическа работа в взискателни среди. Конструкцията на болтовата връзка осигурява превъзходна механична стабилност в сравнение с лопатковите или накрайниковите контакти, което ги прави идеални за приложения, подложени на вибрации, термични цикли и високи токови напрежения на повреда.

Обхватът на приложение на болтовите предпазители BS се разшири значително с разрастването на електрическите превозни средства и системите за съхранение на енергия. Приложенията с предпазители за електромобили обикновено включват постоянно напрежение в диапазона от 200 Vdc до 750 Vdc, където надеждното прекъсване на високи токове на повреда е критично за безопасността на пътниците и защитата на оборудването. Системите за защита на батериите използват видове предпазители с болтове, за да осигурят първична защита от свръхток, като същевременно поддържат нисък спад на напрежението и надеждна работа при продължителни периоди на обслужване.

Конструктивните характеристики на предпазителите с болтова връзка включват тежко-клеми, предназначени за свързване на кабелни накрайници, здрави керамични или композитни корпуси за механична якост и специализирани системи за гасене на дъгата, оптимизирани за приложения с постоянен ток. Дизайнът на терминала включва различни размери на кабела и методи на свързване, осигурявайки гъвкавост при проектирането и инсталирането на системата. Тезивидове предпазителиса особено ценни в приложения, където достъпността на поддръжката и надеждността на връзката са от първостепенно значение.



3.4 Европейски предпазители с квадратно тяло

Предпазители с квадратно тялосе използват широко в промишлени и възобновяеми енергийни системи. Те предлагат множество дизайни на терминали, като плоски, с остриета или с болтове, и често се избират за тяхполупроводников предпазителприложения.

Приложения: Инвертори, UPS, индустриални задвижвания, соларни масиви.

Плюсове: Модулен, висок ток, нисък I²t за защита на полупроводници.

Недостатъци: Обемен, изисква подходящ монтажен хардуер.

Европейските предпазители с квадратно тяло представляват отличителна категориявидове предпазителихарактеризиращи се с правоъгълен дизайн на корпуса и разнообразни конфигурации на терминали. Тези типове предпазители с квадратно тяло предлагат множество опции за изводи, включително изводи с плоски остриета, остриета с американски-ножове и специализирани изводи за защита на полупроводници, осигурявайки гъвкавост за разнообразни изисквания за приложения. Квадратният дизайн на тялото оптимизира използването на вътрешния обем, позволявайки подобрени възможности за гасене на дъгата и подобрено управление на топлината в сравнение с цилиндричните алтернативи.

Разнообразието от клеми, налични в предпазители с квадратно тяло, отговаря на нуждите на специфични приложения в индустриалните сектори. Плоските клеми осигуряват компактни връзки, подходящи за електронно оборудване и контролни панели, докато клемите с ножово острие предлагат по-висок капацитет на тока за приложения за разпределение на енергия. Вариантите на полупроводникови предпазители се отличават със специализирани дизайни на терминали, оптимизирани за защита на силови електронни устройства като IGBT, тиристори и силови диоди в индустриални задвижвания и системи за възобновяема енергия.

Индустриалните приложения и приложенията за съхранение на енергия широко използват европейски предпазители с квадратно тяло поради тяхната комбинация от висока производителност и гъвкавост на монтажа. Тезивидове предпазителичесто се срещат в моторни задвижвания, UPS системи, системи за съхранение на енергия от батерии и инсталации за възобновяема енергия, където надеждната защита и лесната поддръжка са от съществено значение. Стандартизираните монтажни размери улесняват интегрирането на панела, докато разнообразието от налични рейтинги осигурява оптимална координация на защитата с други компоненти на системата.



3.5 Северноамерикански тръбни предпазители (клас J, R, T и др.)

В Северна Америка UL 248 определя стандартизиранкласове предпазителикато клас J, R, T, L и други. Всеки има специфично напрежение, ток и номинални стойности на прекъсване, както и стандартизирани размери за взаимозаменяемост.

Предпазители от клас J:Компактен, висок коефициент на прекъсване, често използван в промишлени контролни панели.

Предпазители от клас T:Много бързо{0}}действащ, идеален за защита на UPS и полупроводници.

Предпазители от клас R:Предлага се във версии-закъснение и бързодействащи-версии за общо-употреба.

Тези класове предпазители правят подмяната лесна и гарантират съвместимост с държачи на предпазители, изброени в UL-.

Класификациите на тръбните предпазители в Северна Америка представляват цялостна система отвидове предпазителистандартизиран съгласно стандартите UL 248, осигуряващ специфични характеристики за различни приложения. Типовете предпазители от клас T са известни със своите бързо-действащи характеристики и висока степен на прекъсване, което ги прави идеални за защита на чувствително електронно оборудване и полупроводникови устройства. Тези предпазители се отличават с компактни размери с изключителни възможности за прекъсване на тока на повреда, често надвишаващи 200 kA номинални стойности на прекъсване.

Предпазителите от клас J предлагат както бързо{0}}действащи, така и-варианти със закъснение, осигурявайки гъвкавост за защита на двигателя и приложения с-общо предназначение. Версиите със -закъснение приспособяват пусковите токове на двигателя, като същевременно осигуряват надеждна защита от повреда, което ги прави популярни в приложения за управление на индустриални двигатели. Предпазителите от клас R по подобен начин предоставят бързи и-опции за забавяне, но разполагат с клеми от-тип отхвърляне, които предотвратяват инсталирането на не-ограничаващи тока-предпазители в техните държачи, като гарантират постоянна ефективност на защитата.

Приложенията за защита на полупроводници широко използват специализирани северноамерикански тръбни предпазители, предназначени за защита на силови електронни устройства в системи за зареждане на EV, системи за управление на батерии и промишлено контролно оборудване. Тези типове полупроводникови предпазители се отличават с ултра{1}}характеристики за бърза реакция с времена на изчистване, измерени в милисекунди, предпазвайки скъпите силови полупроводници от повреда по време на повреда. Комбинацията от висока-бърза реакция и висок капацитет на прекъсване прави товавидове предпазителиот съществено значение за съвременните силови електронни приложения, където цената на оборудването и надеждността са критични фактори.





4.1 Бързо{1}}действащи срещу бавно-изгарящи предпазители

Една от най-важните разлики междувидове предпазителие скоростта на реакция:

Бързо{0}}действащи предпазители:Проектиран да прекъсва бързо при малки претоварвания; идеален за полупроводникови устройства.

Бавно{0}}изгарящи предпазители:Издържат на временни пренапрежения (като стартови токове на двигателя), но се отварят по време на продължителни претоварвания.

Изборът на грешна характеристика води до неприятно изключване или недостатъчна защита.

Разликата между типовете бързодействащи-предпазители и бавно-изгарящи предпазители се крие в техните време-токови характеристики и предвидени приложения. Бързо{4}}действащите предпазители са проектирани да работят бързо, когато са подложени на свръхток, като обикновено се отварят за секунди или части от секунди, когато токът превиши номиналния им капацитет. Тезивидове предпазителиразполагат с тънки предпазители с минимална топлинна маса, позволяващи бързо нагряване и стопяване при възникване на токове на повреда. Бързата реакция ги прави идеални за защита на чувствителни електронни компоненти, полупроводници и оборудване, които не могат да понесат дори кратки условия на свръхток.

Обратно, бавно действащите предпазители включват топлинни масови елементи или специални сплави, които могат да издържат на временни условия на свръхток за предварително определени периоди от време. Тези типове предпазители са проектирани да позволяват нормални оперативни преходни процеси, като пускови токове на двигателя, пускови токове на трансформатора и токове на зареждане на кондензатора, като същевременно осигуряват надеждна защита срещу продължителни свръхтокови условия. Характеристиката на време-закъснение се постига чрез конструкция с двоен-елемент, където пружинен-задействащ елемент работи за условия на свръхток, докато термичен елемент се справя с условия на претоварване.

Изборът на приложение между тези типове предпазители зависи от характеристиките на натоварването и изискванията за защита. Бързо{1}}действащите предпазители се отличават в приложения за защита на полупроводници, където бързото отстраняване на повредата е от съществено значение за предотвратяване на повреда на компонента. Силовата електроника, електронните схеми и измервателното оборудване обикновено изискват бързо-действаща защита. Бавно{5}}предпазителите се предпочитат за защита на двигателя, осветителни вериги с високи пускови токове и захранвания, където се очакват временни претоварвания по време на нормална работа. Разбирането на тези характеристики гарантира правилен избор на предпазител за оптимална защита на оборудването.



4.2 Разбиране на I²t и координацията

Параметърът I²t представлява основна характеристика на всичкивидове предпазители, количествено определяне на топлинната енергия, която предпазителят позволява да премине по време на неговата работа. Този параметър, измерен в ампер-квадратни секунди, е от решаващо значение за разбиране на работата на предпазителя и осигуряване на правилна координация с други защитни устройства. Стойността I²t се състои от два компонента: пред{3}}дъга I²t (енергия, погълната преди разтопяването на предпазителя) и обща I²t (енергия от започване на повреда до пълно прекъсване на тока).

Време{0}}токовите криви осигуряват графично представяне на работните характеристики на предпазителя, показвайки връзката между приложения ток и времето за изключване за различните типове предпазители. Тези криви са от съществено значение за проучванията за координация на защитата, позволявайки на инженерите да проверят дали предпазителите ще работят в правилната последователност по време на условия на повреда. Правилната координация гарантира, че работи само предпазителят, който е най-близо до повредата, като минимизира смущенията в системата и поддържа захранването на незасегнатите вериги.

Координация между различнивидове предпазителии други защитни устройства изисква внимателен анализ на времето-токовите характеристики и I²t стойностите. Защитните устройства нагоре по веригата трябва да имат достатъчно по-високи стойности на I²t и по-дълги времена на работа, за да позволят на устройствата надолу по веригата първо да изчистят грешките. Тази селективна координация е особено важна в критични приложения като болници, центрове за данни и индустриални процеси, където ненужните прекъсвания на захранването могат да доведат до значителни оперативни и финансови въздействия. Съвременните компютърно{4}}инструменти за анализ улесняват координационните изследвания чрез предоставяне на подробни сравнения на характеристиките на предпазителите и производителността на системата.



Пропусната-енергия на предпазителя (I²t) описва термичния стрес, предаван на защитеното оборудване по време на отстраняване на повредата. Ниският I²t е жизненоважен за защитата на полупроводниците. Консултират и инженеривреме{0}}текущи кривиза координиране на предпазители с прекъсвачи, осигуряващи селективност.





5.1 EV и предпазители на батерията

EV предпазителиса проектирани за приложения с постоянен ток с високо{0}}напрежение в електрически превозни средства и системи за съхранение на енергия. Те трябва да издържат на среда от 400V–1000Vdc, да се справят с високи токове на удар и да прекъсват безопасно големи токове на повреда.

Приложения: EV батерии, DC бързозарядни устройства, -бордови зарядни устройства (OBC).

Характеристики: Висок DC прекъсващ капацитет, компактна опаковка, устойчивост на вибрации.



Бързото разширяване на технологията за електрически превозни средства доведе до разработването на специализирани типове предпазители за EV, предназначени да отговорят на уникалните изисквания за защита на високо-системи с постоянен ток. Тезивидове предпазителиработят в предизвикателни среди, характеризиращи се с постоянни напрежения, вариращи от 400V до 1000V, високи токове на повреда и строги изисквания за безопасност за защита на пътниците. EV приложенията изискват предпазители, способни безопасно да прекъсват постоянните токове на повреда, като същевременно поддържат компактни размери и лека конструкция за минимизиране на теглото на превозното средство и максимална ефективност.

Приложенията за предпазители на батерии се простират отвъд електрическите превозни средства, за да включват системи за съхранение на енергия, непрекъсваеми захранвания и инсталации на акумулаторни-мащабни батерии. Тези системи изискват защитни устройства, способни да се справят с уникалните характеристики на дефектните токове на батерията, които могат да достигнат изключително високи нива поради ниското вътрешно съпротивление на съвременните литиево-батерийни системи. Предпазителите за защита на батерията трябва да осигуряват надеждна работа в широк температурен диапазон, като същевременно поддържат нисък спад на напрежението, за да се увеличи максимално ефективността на системата.

Конструкцията на типове предпазители за електромобили и батерии включва усъвършенствани материали и конструктивни характеристики, за да отговори на тези взискателни изисквания. Посребрените-контакти минимизират контактното съпротивление и спада на напрежението, докато специализираните системи за-гасене на дъгата осигуряват надеждно прекъсване на постоянен ток. Функциите за термично управление предотвратяват прегряване по време на нормална работа, докато здравите корпуси осигуряват механична защита в автомобилна среда, подложена на вибрации, екстремни температури и потенциални щети при удар. Тези специализиранивидове предпазителипреминават през обширни тестове за стандартите за автомобилна безопасност, включително тестове за сблъсък и изисквания за устойчивост на околната среда.



5.2 Предпазители за фотоволтаични и възобновяеми източници на енергия

gPV предпазителиса специализирани за фотоволтаични приложения. Те предпазват слънчевите панели, комбинираните кутии и инверторите от повреди по свръхток и обратен ток.

Напрежение: Общите рейтинги включват 1000Vdc и 1500Vdc.

Приложения: Слънчеви ферми, комбинирани кутии, централни инвертори.

Характеристики: Проектиран да се справя с нисък свръхток за дълго време във фотоволтаични масиви.

Фотоволтаичните системи изискват специализирани типове фотоволтаични предпазители, проектирани да се справят с уникалните характеристики на слънчевите инсталации, включително условия на обратен ток, високи температури на околната среда и предизвикателства при прекъсване на постоянна дъга. Тезивидове предпазителиса класифицирани като gPV (фотоволтаични предпазители с общо предназначение) съгласно международните стандарти, специално проектирани да предпазват струните на слънчевите панели, комбиниращите кутии и инверторните входове. Класификацията gPV гарантира, че предпазителите могат безопасно да прекъсват както свръхток, така и обратен ток, които могат да възникнат във фотоволтаичните системи.

Приложенията за слънчеви предпазители включват защита на низове, защита на комбинаторна кутия и функции за изключване на постоянен ток както в жилищни, така и в-комунални инсталации. Стринговите предпазители предпазват отделните низове на слънчеви панели от условия на свръхток, причинени от заземяване, дъгови повреди или условия на обратно захранване. Приложенията на комбинирани кутии изискват предпазители, способни да се координират с други защитни устройства, като същевременно осигуряват надеждни изолационни възможности за целите на поддръжката. Тежката работна среда на слънчевите инсталации, включително екстремни температури, излагане на ултравиолетови лъчи и метеорологични условия, изисква здрава конструкция на предпазителя.

Системите за възобновяема енергия извън слънчевата енергия, включително вятърни и инсталации за съхранение на енергия, използват специализиранивидове предпазителипроектирани за техните специфични изисквания за защита. Приложенията на вятърни турбини изискват предпазители, способни да се справят с токовете на повреда на генератора и да осигурят надеждна защита в среда с висока-вибрация. Приложенията за съхранение на енергия изискват предпазители, подходящи за защита на батерията и задължения за взаимно свързване на мрежата. Интегрирането на възобновяеми енергийни източници в електрическите мрежи изисква внимателна координация на системите за защита, за да се гарантира надеждна работа, като същевременно се поддържа стабилност и безопасност на мрежата.



5.3 Полупроводникови защитни предпазители

Тезиполупроводникови предпазители, наричани още aR предпазители, са изключително бързодействащи-за защита на чувствителна силова електроника като IGBT, токоизправители и задвижвания. Те се отличават с много нисък I²t и обикновено са с квадратно-корпус или с болтове.

Приложения: задвижвания с променлива честота, UPS, преобразуватели на висока-мощност.

Плюсове: Защитава скъпите полупроводници, осигурява минимална пропуска{0}}енергия.

Недостатъци: Ограничена{0}}обща употреба; трябва да се сдвои с други защитни устройства.

Полупроводниковите предпазители представляват високоспециализиранивидове предпазителипроектирани да защитават скъпи силови електронни устройства като IGBT, мощни MOSFET, тиристори и силови диоди. Тези типове полупроводникови защитни предпазители се отличават с ултра{1}}характеристики за бърза реакция с времена за изчистване, измерени в милисекунди или дори микросекунди, предотвратявайки повреда на чувствителни полупроводникови преходи по време на условия на повреда. Способността за бърза реакция се постига чрез оптимизиран дизайн на предпазителя и усъвършенствани системи за гасене на дъгата.

Класификациите на предпазители aR (придружаваща защита на веригата на двигателя) осигуряват специализирана защита за моторни задвижвания и задвижвания с променлива честота, където полупроводникови устройства контролират работата на двигателя. Тези предпазители се координират със защитата от претоварване на двигателя, като същевременно осигуряват резервна защита за полупроводниковите превключващи устройства. Обозначението aR гарантира, че тезивидове предпазителиняма да работи при нормални условия на стартиране на двигателя, като същевременно осигурява надеждна защита при условия на повреда на полупроводника.

Приложенията за предпазни полупроводникови предпазители продължават да се разширяват с разпространението на силовата електроника в индустриалната автоматизация, системите за възобновяема енергия, електрическите превозни средства и свързаните с мрежата инвертори. Съвременните промишлени задвижвания, UPS системи и оборудване за преобразуване на енергия разчитат на тези специализирани предпазители, за да защитят инсталации за милиони-долари от скъпоструващи повреди на полупроводници. Критериите за избор на полупроводникови защитни предпазители включват I²t съвместимост със защитени устройства, номинално напрежение, подходящо за работа на системата, и механични конфигурации, подходящи за специфични конструкции на оборудването. Правилното прилагане на тезивидове предпазителиосигурява надеждна работа на оборудването, като същевременно минимизира разходите за поддръжка и престоя на системата.





Всекитип предпазителтрябва да отговарят на международни или регионални стандарти. Тези стандарти определят класове на напрежение, размери, процедури за изпитване и граници на безопасност.

UL 248:Северноамериканският стандарт за предпазители. Той определя класове J, R, T, L, CC и много други.

IEC 60269:Глобалният стандарт за предпазители за ниско напрежение, обхващащ цилиндрични, NH и квадратни предпазители-.

ISO 8820:Стандартен автомобилен предпазител, покриващ пластинчати предпазители и -надолу предпазители.

RoHS & REACH:Екологично съответствие за опасни вещества.

Изборът на предпазител, който не е сертифициран, рискува както безопасността, така и регулаторното одобрение. Инженерите трябва да проверят дали предпазителите носят подходящите маркировки (UL Listed, CSA, VDE, CE).

Международните стандарти управляват проектирането, тестването и прилагането на различнивидове предпазителиза осигуряване на постоянна производителност и безопасност при различни производители и приложения. UL 248 представлява изчерпателният северноамерикански стандарт, обхващащ електрически предпазители, със специфични подкатегории, отнасящи се до различни видове предпазители, включително клас J, клас T, клас R и полупроводникови предпазители. Този стандарт определя изискванията за производителност, процедурите за изпитване и изискванията за маркиране, за да се гарантира надеждна работа и безопасност на потребителите.

IEC 60269 служи като международен стандарт за предпазители за ниско напрежение, предоставяйки подробни спецификации за конструкцията на предпазителите, работните характеристики и процедурите за изпитване. Този стандарт обхваща различни типове предпазители, включително NH предпазители, цилиндрични предпазители и ножови предпазители, използвани по целия свят. Стандартът IEC гарантира глобална съвместимост и предоставя на производителите последователни критерии за проектиране за разработване на надеждни защитни продукти. Съответствието с IEC 60269 позволява на производителите на предпазители да имат достъп до международните пазари, като същевременно осигуряват постоянни работни характеристики.



Специализираните приложения изискват допълнителни сертификати извън основните електрически стандарти. ISO 8820 се отнася до стандартите за предпазители за пътни превозни средства, като гарантира, че автомобилните приложения отговарят на специфични изисквания за устойчивост на вибрации, температурни характеристики и безопасност при катастрофа. Екологичните разпоредби като RoHS и REACH възпрепятстват производството на предпазители, като ограничават използването на опасни материали и изискват документация за състава на материала. Тези нормативни изисквания влияят върху избора навидове предпазителив приложения, където спазването на изискванията за околната среда е задължително, като потребителска електроника и автомобилни системи.



7.2 Типове предпазители срещу стандарти



Тип предпазител	Основен стандарт	Регионални варианти	Сертифициращи органи	Специални изисквания
Предпазители NH	IEC 60269-2	DIN 43620, BS 88-2	VDE, BSI, KEMA	Тестване на висока мощност на прекъсване
Цилиндрични предпазители	IEC 60269-3	UL 248-14, JIS C4604	UL, CSA, JET, VDE	Стандартизация на размера
Клас J/T/R	UL 248 (различни части)	CSA C22.2 No. 106	UL, CSA	Текущо ограничение, функции за отхвърляне
PV предпазители	IEC 60269-6, UL 2579	TUV 2PfG 1169/08.2007 г	TUV, UL, IEC CB	Обратен ток, експозиция на открито
Полупроводникови предпазители	IEC 60269-4	UL 248-13	UL, VDE, KEMA	Бърза реакция, няма прецизност
Автомобилни предпазители	ISO 8820	SAE J1284, DIN 72581	ISO, SAE, ECE	Вибрация, безопасност при катастрофа





Проверките в сертифицирането и съответствието могат да доведат до регулаторни нарушения и опасения за безопасността, особено в приложения, изискващи специфични одобрения, като например автомобилни, морски или опасни места. Използването на не-сертифицирани типове предпазители в приложения, изискващи UL списък, CE маркировка или други регулаторни одобрения, може да доведе до отхвърляне на оборудването, застрахователни проблеми и опасения за отговорност. Изискванията за опазване на околната среда, като съответствие с RoHS, също трябва да бъдат взети под внимание в приложения, където съответствието с нормативните изисквания е задължително.



Несъответствие на напрежението:Използването на предпазител с номинално напрежение под напрежението на системата създава риск от продължаване на дъгата.

Прекъсващата оценка е игнорирана:Ако токът на повреда в системата надвишава IR на предпазителя, може да настъпи катастрофална повреда.

Неправилно време-текуща характеристика:Избирането на бавно-предпазител за защита на полупроводниците може да повреди устройствата.

Екологичен надзор:Неотчитането на повишаването на температурата, вибрациите или влажността намалява надеждността на предпазителя.

Пренебрегване на сертификата:Не-сертифицираните предпазители може да не издържат одитите и проверките за законово съответствие.
