HV HRC предпазител- Ръководство за избор, таблици с данни и приложения

AnHV HRC предпазител-Фушът с високо напрежение с високо напрежение-е основно защитно устройство в електрически системи със средно и високо напрежение. Независимо дали проектирате защита за трансформатори, кондензаторни банки, разпределителни уреди или инвертори на възобновяема енергия, разбирането на HV HRC предпазители е от решаващо значение за безопасността, координацията и дългосрочната надеждност. Това ръководство предоставя стъпка по стъпка технически преглед: какви са тези предпазители, как работят, как да четат таблици с данни, контролни списъци за подбор и обществени поръчки, най-добри практики за инсталиране и поддръжка, криминалистика на отказ, приложими стандарти и бъдещи тенденции в технологията за предпазители.

1.1 Ясно дефиниция

AnHV HRC предпазителе предпазител, предназначен за системи с високо напрежение, който осигурявависок капацитет на разкъсване (HRC). Това означава, че той може спокойно да прекъсне много големи токове на повреда (токове на късо съединение), без да причини катастрофални увреждания на оборудването или да създаде опасности. За разлика от малките, ниско напрежение предпазители, HV HRC предпазителите са проектирани за бързо ограничаване на енергията и изгасването на дъги-защита на трансформатори, шини, кабели, кондензатори и електронни устройства за захранване в средно напрежение (MV) и инсталиране с високо VOLTAGE (HV).

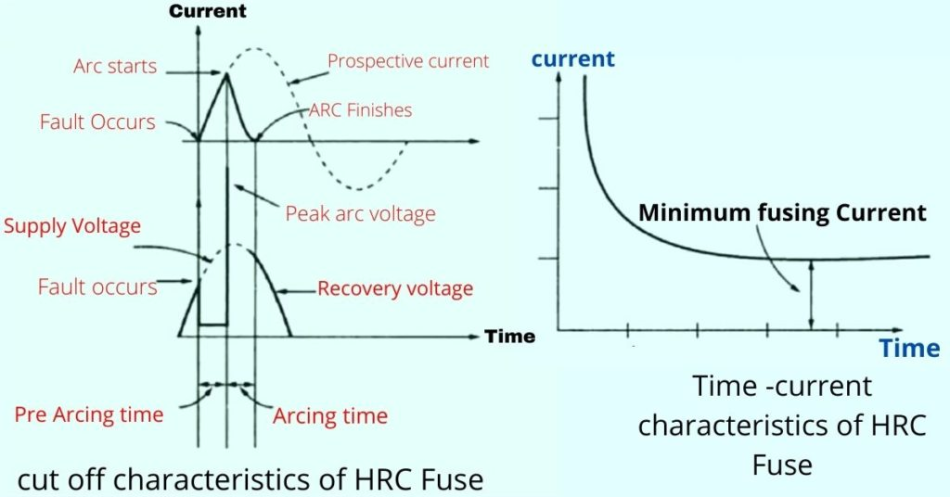

1.2 Основна физика и принцип на експлоатация

В основата си HV HRC предпазителят съдържа метален елемент на предпазител, стабилно тяло (често керамичен или стеатит) и пълнеж за засилване на дъгата (обикновено силициев пясък). При условия на повреда елементът на предпазителя се разтопява; Генерираната дъга се изтегля в напълнената с пясък камера, където се гаси и охлажда. Това действие ограничава пика на тока (намаляване на I²T) и предотвратява продължителния дъвка. HV HRC предпазителя също влияят на преходното напрежение за възстановяване (TRV) по веригата, което е от решаващо значение за координация с прекъсвачите на Switchgear и веригата.

2.1 Общи видове HV HRC Fuse

HV HRC предпазителите се предлагат в няколко механични и конструктивни варианта, всеки пригоден за различни приложения:

• Фузи на керамичната касета:Пясъчни керамични тела с висока механична якост, използвани широко като защита на трансформатор и хранилка.
• Експулсиращи предпазители:Използвайте бързо експулсиране на горещи газове, за да потушите дъги - често срещани в някои приложения за разпределение на открито.
• Фузи, пълни с течност:Намира се в по-старо или специализирано оборудване с високо напрежение; Те абсорбират и изолират енергията на дъгата чрез течната диелектрика.
• Резервни и пълен обхват фюзи:Резервните предпазители работят над оценката на Upstream Breakers; Предпазите на пълен обхват осигуряват пълен диапазон на защита от претоварване до късо съединение.
•

2.2 Подробности за строителството, които имат значение

Ключовите строителни елементи определят поведението на HV HRC Fuse:

• Материал на елемента на предпазител:Сребърни сплави или медни сплави, избрани за последователни характеристики на топене и контролирано сливане.
• Материал на тялото:Керамика или стеатит с висока якост се съпротивлява на термичния шок и механичния стрес.
• Материал за пълнене:Степендираният силициев пясък или подобни съединения осигуряват дъгово охлаждане и абсорбция на енергия.
• Крайни фитинги и контакти:Здравите метални крайни капачки и сигурността на монтажа намаляват устойчивостта на контакт и отоплението.
•

Четенето на HV HRC Fuse DataSheet бързо и правилно е задължително за инженери и специалисти по обществени поръчки. По -долу са параметрите, които трябва да разберете и проверите.

3.1 Оценени стойности и прекъсване на производителността

Важните записи в листа с данни включват:

• Номинално напрежение (UR):Максимално напрежение на системата за работа с безопасен предпазител (напр. 12kV, 24kV).
• Оценен ток (IN):Непрекъснат ток предпазителят може да носи при определени условия на околна среда.
• Разбиване на капацитета(ICU, IRUPT):Максималният ток на повреда, който предпазителят може безопасно да прекъсне.
• I²t (оставена енергия):Интеграл на текущия квадрат във времето - по -ниският I²T означава по -малък стрес върху оборудването надолу по веригата.
• Imin (минимален прекъсващ ток):Минималният ток, при който предпазителят надеждно ще прекъсне.
• TRV (Преходно напрежение за възстановяване) поведение:Показва характеристиките на напрежението след прекъсване, засягащи координацията с прекъсвачите.
•
• Таблица 1 - Типични параметри на данни за HV HRC Fuse Teet (пример)

3.2 Криви и координация на времето

Кривите на времето (TC) показват колко бързо предпазител реагира при различни множества на номиналния ток. Инженерите използват тези криви, за да координират защитата: предпазителят надолу по веригата трябва да работи по -бързо от устройствата нагоре по течението за определени грешки, докато устройствата нагоре по течението действат като резервни за екстремни грешки. Координационните диаграми и проучванията за селективност помагат да се избегнат ненужни прекъсвания, като същевременно поддържат безопасността.

HV HRC предпазителите се прилагат, където е необходимо бързо, безопасно прекъсване на големи токове на повреда. Типичните области на приложението включват:

4.1 Защита на трансформаторите и архивиране на прекъсвача

Трансформаторите изискват защита от ограничаване на тока, за да се сведе до минимум напрежението на намотката по време на разломи. HV HRC се предпазва директно трансформаторите или служат като резервна защита на прекъсвачите. Тяхното ограничаващо текущо действие намалява енергията на пиковата повреда, защитава изолацията на трансформаторите и свързаното оборудване.

4.2 Защита на кондензатор-банка и защита/защита на кабела

Банките на кондензаторите могат да генерират изключително високи токове на повреда; HV HRC се предпази с висок капацитет на счупване и подходящи стойности на IMIN са от решаващо значение за предотвратяване на устойчиви увреждания на дъга и оборудване. По същия начин, захранващите и дългите кабелни писти изискват предпазители, които могат безопасно да прекъснат потенциалните високи токове на многократни разломи, без да причиняват каскадни повреди.

4.3 SwitchGear, подстанции и системи за възобновяема енергия

В подстанции и Switchgear, HV HRC предпазителя са интегрирани в схеми за защита на шини и трансформатори. Възобновяемите инсталации (големи инвертори и системи за съхранение на енергия на батерията) все по-често разчитат на HV HRC предпазители за защита от страна на DC и роли за защита на инвертора, където са необходими висок капацитет на счупване и надеждно прекъсване на постояннотоковите условия.

Изборът на правилния HV HRC Fuse е както изчисление, така и координационна упражнение. По -долу е практичен SOP, подходящ за инженери по проекти.

5.1 Системно проучване - Изчисляване на бъдещия ток на повреда

Започнете с изчисляване на бъдещия ток на късо съединение (PSCC) на мястото на предпазителя, като се използва мрежов импеданс, рейтинги на трансформатори и конфигурация. Капацитетът на разрушаването на предпазителя трябва да надвишава PSCC с марж на безопасност (обикновено 10–25% в зависимост от стандартите и фирмената практика).

5.2 Проверете оценките на оборудването с енергия и надолу по веригата

Уверете се, че I²T на предпазителя не надвишава енергията на издържането на компоненти надолу по веригата (напр. Намотка на трансформатори, полупроводникови модули). Ако изчисленият пропуск ще повреди оборудването, помислете за предпазител с по-ниски I²T или добавете серийни ограничаващи елементи.

5.3 Координация и анализ на времето

Изпълнете сравнения във времето между защитните устройства, за да осигурите селективност. За пълна селективност, предпазителят надолу по веригата трябва да изчисти грешките по -бързо от устройствата нагоре по течението до определено ниво на повреда; Отвъд това ниво, устройствата нагоре по течението резерват защитата.

5.4 Екологични и механични ограничения

Помислете за ориентация на монтаж, температура на околната среда (може да се изисква отричане), влажност и корозивна среда. Уверете се, че притежателите на предпазители и аксесоари съответстват на механичните и електрически изисквания за сайта.

Таблица 2 - HV HRC контролен списък за избор на предпазител

Екипите за възлагане на обществени поръчки трябва да изискват следното от доставчиците и стойностите на данните за кръстосана проверка спрямо изискванията на проекта:

• Въведете тестови сертификати, демонстриращи капацитет на счупване, TRV и I²T измервания.
• Рутинни тестови доклади за проби от партиди.
• Материални сертификати за корпус и елемент на предпазител.
• Размерени чертежи за съвместимост на монтажа.
• Проследяване и номериране на партиди за контрол на качеството.
•

7.1 Безопасна инсталация и качество на контакта

Използвайте препоръчания въртящ момент за контакти, проверете контактните повърхности за корозия или окисляване и осигурете правилни места за сядане в държачите на предпазители. За приложения за постоянен ток потвърждавайте информираността за полярността и се уверете, че монтажът на предпазителя е оценен и инсталиран, за да се избегне избухването при отстраняване под натоварване.

7.2 Тестове за въвеждане в експлоатация и периодична проверка

Преди да зареждате с енергия, извършете тестове за устойчивост на изолация, проверка на непрекъснатостта и функционална проверка на схемите за защита. По време на експлоатацията периодичните проверки за термични изображения идентифицират горещи точки при държачите на предпазители, които показват висока устойчивост на контакт. Визуалните проверки за напукани тела или признаци на прегряване трябва да бъдат част от планираната поддръжка.

7.3 Режими на отказ и криминалистичен списък

Разпознаване на общи знаци за отказ: заварени елементи (показателни за много високи токове), напукани тела (механичен шок или свръхналягане), сглобяване/топлина (прегряване или лоши контакти) и маркировки за проследяване на дъга. За криминалистичен анализ, заснемане на дневници на събитията, текущи записи на повреда и запазване на издуханите предпазители за анализ на производителя.

Таблица 3 - Криминалистика за отказ Бърз контролен списък

Основните стандарти и методите за изпитване на HV HRC се предлагат международни и национални спецификации, които определят тестване, маркиране и одобрение на типа. Производителите обикновено се позовават на стандарти като IEC 60282-серия за предпазители, IEC 60056 за TRV опасения и съответните национални стандарти. Винаги заявете сертификати от типове тестове, които включват TRV тестване, IMIN/ICU и I²T определяне.

9.1 Разширени материали и миниатюризация

Изследванията напредват върху подобрени сплави на елементи на предпазители и композитни тела, които увеличават механичната устойчивост и топлинните характеристики. Тези материали имат за цел да поддържат или увеличават капацитета на счупване, като същевременно потенциално намаляват размера и позволяват по -компактни дизайни на оборудване.

9.2 Интелигентен мониторинг и поддръжка на базата на състоянието

Мониторинг на състоянието - вграждане на температурата и сензорите за ток в близост до държачи за предпазители - позволява предсказваща поддръжка чрез проследяване на тенденциите, показващи разграждането (повишена устойчивост на контакт, повишаване на работните температури). Интеграцията със системите за управление на SCADA и активи позволява подмяна на базата на състоянието преди отказ, подобряване на наличността и намаляване на аварийните ремонти.

AnHV HRC предпазителе повече от жертвен елемент - това е внимателно проектирано устройство за защита, чиято производителност влияе върху цялостната безопасност на системата, дълголетието на оборудването и оперативната приемственост. Изборът на правилния HV HRC предпазител изисква комбинация от електрически изчисления, координационни проучвания, съображения за околната среда и внимателни поръчки. Следвайки листа с данни, прилагането на контролния списък за избор и прилагането на най-добрите практики за инсталиране и поддръжка ще ви помогне да се гарантира надеждна и безопасна работа на системи със средно и високо напрежение.

Приложение и изтегляния

Предложени активи за изтегляне, които да придружават тази статия:

• Контролен списък за избор на предпазител HV HRC (Excel)
• Шаблон за сравнение на данни (PDF)
• Ръководство за монтаж и монтаж на инсталиране (PDF)
